지중아치

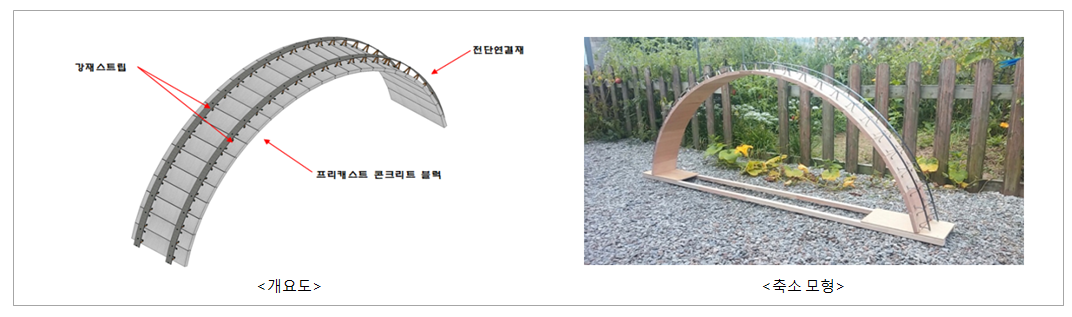

지중아치(Exo-Span)

• 프리캐스트 콘크리트 블럭들을 강재 스트립으로 연결 제작하여 현장에서 일괄설치
• 공사비 및 공기 30% 절감
• 강합성 구조가 시공중/공용중 하중에 저항하여 부재 최소화
• 프리캐스트 부재를 현장에서 단순 일괄 가설/설치 가능
• 제작 설비 구축/운용 비용 최소화 및 효율 증대

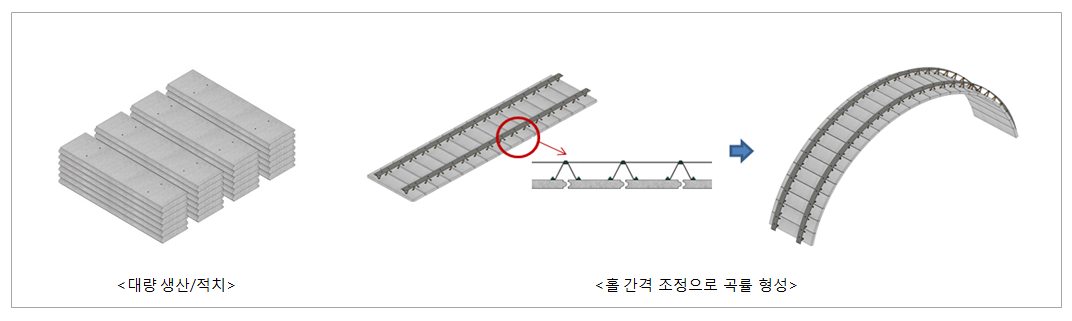

• 단순형태의 동일 프리캐스트 블록 대량 생산/적치 가능
• 강재 스트립 연결홀 간격 조정으로 아치의 곡률 조정 가능

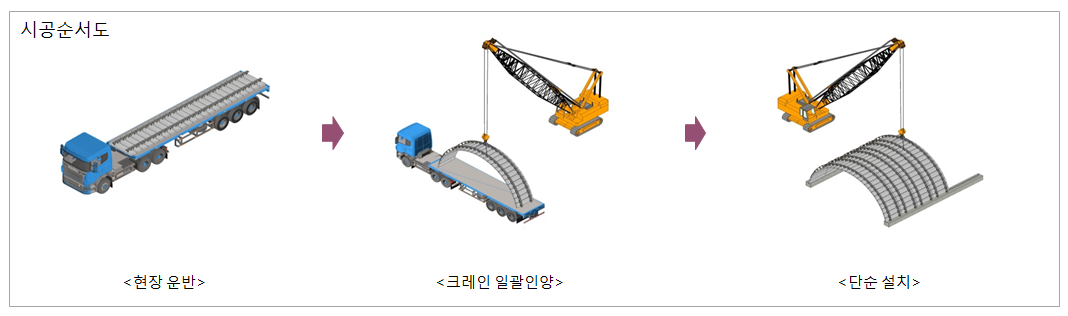

• 시공순서도

• 제작성 평가

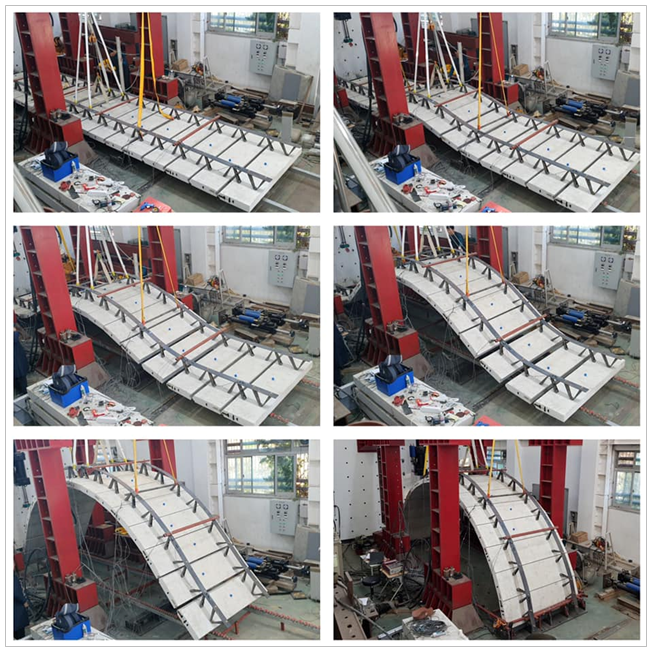

• 현장 시험 시공
